Popis
Jehlová ložiska / axiální kuličková ložiska
řada NX s axiálním kuličkovým ložiskem s plným počtem valivých těles
řada NKX s axiálním kuličkovým ložiskem s klecí
Tato kombinovaná ložiska:
jsou tvořena radiálním jehlovým ložiskem a axiálním kuličkovým ložiskem
jsou dodávaná bez vnitřního kroužku
lze kombinovat s vnitřním kroužkem, pokud hřídel nelze kalit a brousit
musí byt objednán samostatně
mohou přenášet axiální zatíženi v jednom směru, a tedy zajistit hřídel pouze v jednom směru
mohou být uspořádaná zády k sobě u krátkých hřídelů a tam, kde změny délky způsobené tepelnou roztažnosti jsou relativně malé

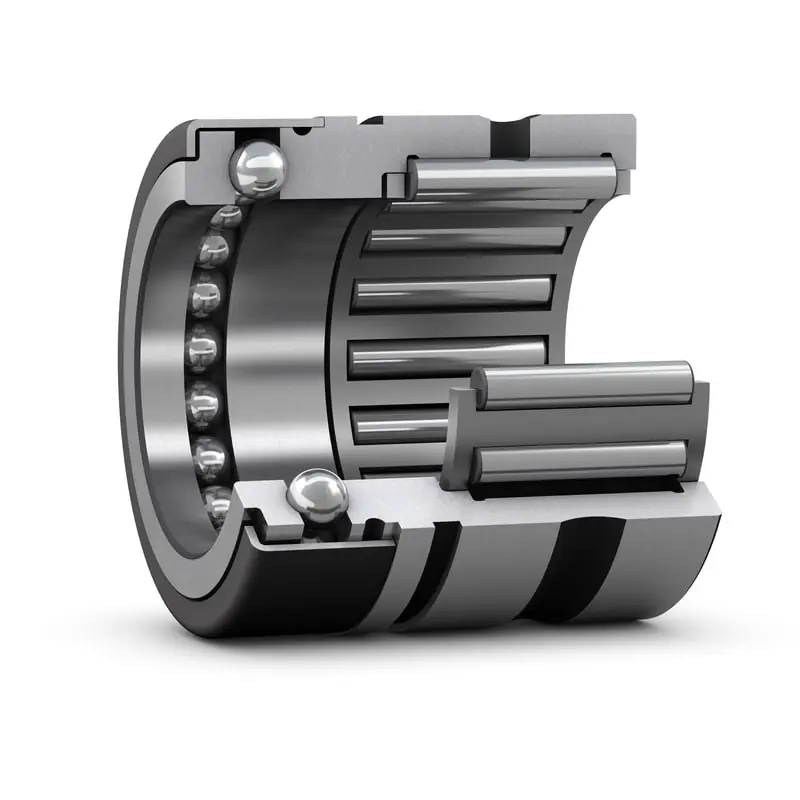

Ložiska řady NX
jsou tvořena radiálním jehlovým ložiskem a axiálním kuličkovým ložiskem s plným počtem valivých těles
jsou vhodná pro středně velká radiální zatíženi a menší jednosměrná axiální zatížení
mají nízkou výšku průřezu, což umožňuje umístit osy hřídelů blízko sebe, například u vicevřetenových vrtaček
mohou být namontovaná s pojistným kroužkem nebo opřena o osazeni v díře tělesa za účelem axiálního zajištění
jsou nejčastěji mazaná olejem, a tedy dodávaná bez plastického maziva
jsou vybavena lisovaným ocelovým krytem, který
přesahuje přes hřídelový kroužek axiálního kuličkového ložiska s plným počtem valivých těles
je pevně připojen k radiálnímu jehlovému ložisku
činí tato ložiska nerozebíratelnými
je standardně vybaven mazacími otvory
u ložisek s přídavným označením Z nemá žádné mazací otvory
tato ložiska mohou být mazaná plastickým mazivem
