Popis

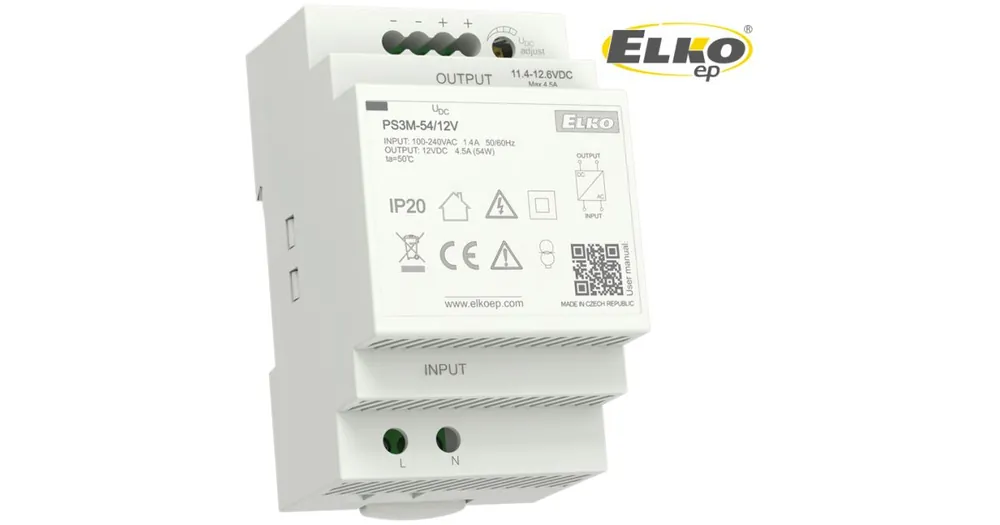

Napájecí zdroj PS3M-54/12V spínaný stabilizovaný ELKO
Přístroj je konstruován pro připojení do 1-fázové sítě střídavého napětí
Jmenovité výstupní napětí 12 V DC s možností doladění.
Vysoká účinnost až 90%.
Nízké zvlnění a šum.
Ochrana před přetížením, přepětím a zkratem.
Plynule nastavitelné výstupní napětí pro doladění konkrétní aplikaci, např. potřeby kompenzovat pokles napětí způsobený délkou vedení.
Zdroj řady PSxM má nadproudovou ochranu, která vypne zdroj při překročení výstupního proudu o cca 30 % jmenovité hodnoty.
Tento zdroj proto není určen k napájení např. halogenových žárovek, u nichž ve studeném stavu dosahuje startovací proud přibližně desetinásobku proudu v ustáleném (rozsvíceném) stavu.
Zdroj z toho důvodu takové žárovky nedokáže rozsvítit.
Přístroj musí být instalován v souladu s platnými předpisy a normami.
Připojení musí být provedeno na základě údajů uvedených v návodu.
Instalaci, připojení, nastavení a obsluhu může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.
Pro správnou ochranu přístroje musí být předřazen odpovídající jistící prvek.
Před zahájením instalace se bezpečně ujistěte, že zařízení není pod napětím a hlavní vypínač je v poloze VYPNUTO.
Neinstalujte přístroj ke zdrojům nadměrného elektromagnetického rušení.
Správnou instalací přístroje zajistěte dokonalou cirkulaci vzduchu tak, aby při trvalém provozu a vyšší okolní teplotě nebyla překročena maximální dovolená pracovní teplota přístroje.
Pro instalaci a nastavení použijte šroubovák šíře cca 2 mm.
