Popis

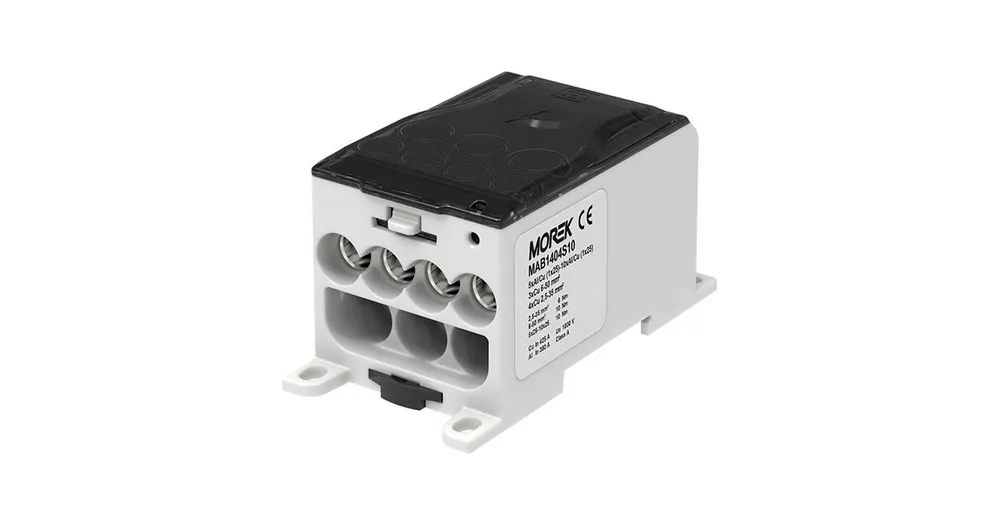

Distribuční blok OJL 400ASF vstup 10x(1×25) výstup 4×35/3x50mm2 šedá
Distribuční blok OJL je určen k rozbočení vodičů jednoho většího průřezu do několika vodičů menšího průřezu.
Utažení šroubů se provádí šestihranným klíčem (inbusem).
Blok je možné instalovat na standardní lištu DIN, nebo ho lze připevnit pomocí šroubů na rovnou pevnou podkladovou plochu.
Maximální provozní teplota je 80 °C.
Stupeň krytí je IP 20.
U provedení AFS je možno kryt zaplombovat.
Rozsah upínaných vodičů Al / Cu
Rozsah upínaných vodičů min.: 2,5 mm2
Rozsah upínaných vodičů max.: 50 mm2
Vstupní vodič: 1 x 10x1x25 mm2 Cu
Výstupní vodič min.: 4 x 2,5 / 3 x 6 mm2
Výstupní vodič max.: 4 x 35 / 3 x 50 mm2
Technická data
Počet připojovacích míst: 8
Jmenovitý proud: 425 A (Cu) / 380 A (Al)
Jmenovité napětí: 1000 V
Provozní teplota: 80 °C
Barva: šedá
Stupeň krytí: IP 20
Plombovatelný kryt
Šroub, inbus: Hex 4 / 5
Utahovací moment (Nm): 6 Nm (2,5 – 35 mm2)
10 Nm (6 – 50 mm2)
10 Nm (10x Cu 1×25 mm2)
Provedení
Způsob uchycení: lišta DIN, šroub
Materiál: pocínovaný hliník, polyamid PA6
Rozměry (šířka x výška x délka) mm: 51,4 x 51,2 x 100,3
