Popis

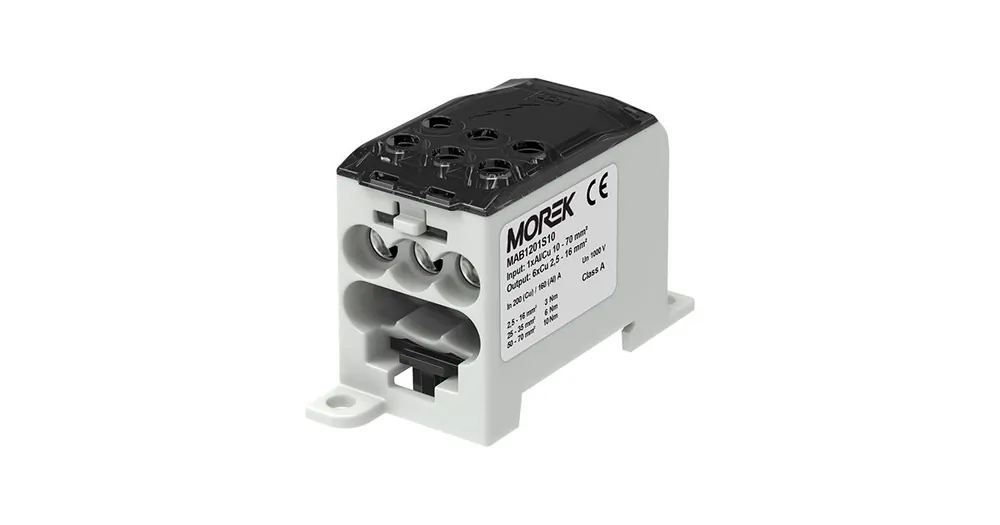

Distribuční blok OJL 200A vstup 1xAl/ Cu70mm2 výstup 6x16mm2 šedá
Distribuční blok OJL je určen k rozbočení vodičů jednoho většího průřezu do několika vodičů menšího průřezu.
Utažení šroubů se provádí šestihranným klíčem (inbusem).
Blok je možné instalovat na standardní lištu DIN, nebo ho lze připevnit pomocí šroubů na rovnou pevnou podkladovou plochu.
Maximální provozní teplota je 80 °C.
Stupeň krytí je IP 20.
Rozsah upínaných vodičů Al / Cu
Rozsah upínaných vodičů min.: 2,5 mm2
Rozsah upínaných vodičů max.: 70 mm2
Vstupní vodič min.: 1 x 10 mm2
Vstupní vodič max.: 1 x 70 mm2
Výstupní vodič min.: 6 x 2,5 mm2
Výstupní vodič max.: 6 x 16 mm2
Technická data
Počet připojovacích míst: 7
Jmenovitý proud: 200 A (Cu) / 160 A (Al)
Jmenovité napětí: 1000 V
Provozní teplota: 80 °C
Barva: šedá
Stupeň krytí: IP 20
Šroub, inbus: Hex 3 / 5
Utahovací moment (Nm): 3 Nm (2,5 – 16 mm2)
6 Nm (25 – 35 mm2)
10 Nm (50 – 70 mm2)
Provedení
Způsob uchycení: lišta DIN, šroub
Materiál: pocínovaný hliník, polyamid PA6
Rozměry (šířka x výška x délka) mm: 32,4 x 46 x 75,8
