Popis

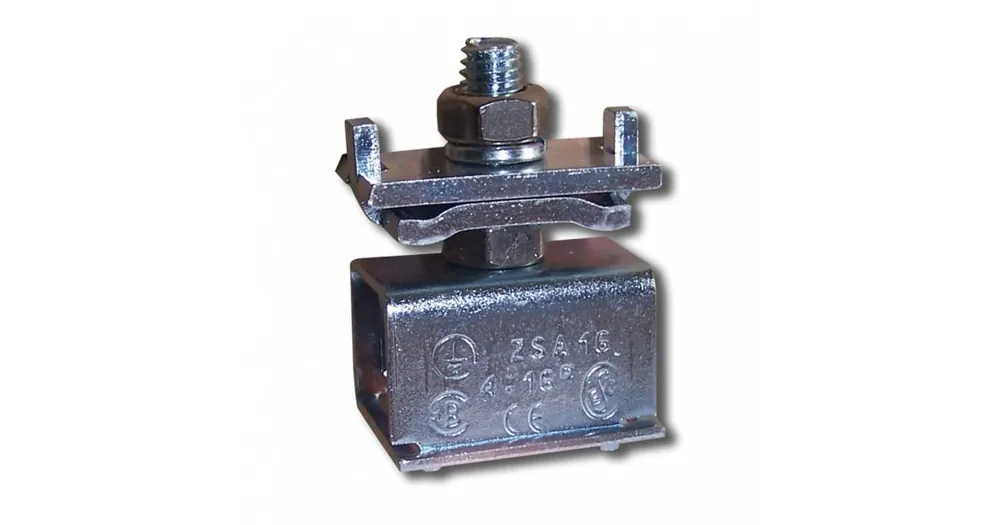

Svorka zemnicí ZSA 16 nerez
Zemnicí svorka ZSA 16 N (nerez) je vyrobená kompletně z nerezavějící oceli. Použití svorky je stejné jako u provedení ZSA 16 s tím rozdílem, že je možné ji aplikovat v prostředích s agresivními okolními vlivy (vlhko, chemie apod.) nebo v kontaktu s materiály, se kterými by ocelové provedení se zinkovou povrchovou úpravou vytvářelo galvanické články. Samozřejmostí je použití svorky v agresivních prostředích společně s nerez uzemňovací páskou pro ZSA 16.
Pomocí této svorky lze připojit ochranný vodič na kovové předměty a konstrukce kruhového tvaru (např. trubky). Výrobek se skládá z vlastní svorky (vnitřní a vnější část), dvou příložek a jednoho šroubu. Součástí výrobku jsou též dvě matice M 6 pro připevnění vodiče mezi příložky svorky. Dokonalý styk s pospojovanou konstrukcí, zbavenou nátěrů a koroze, je zaručen obepnutím nerezové pásky a jejím stažením ve svorce. Svorku není doporučeno zalévat betonem či jinou hmotou. Nerezová páska není součástí svorky.
| Jmenovitý průřez vodiče [mm²] | 16 |
| Utahovací moment šroubu [Nm] | 3 |
| Norma | ČSN EN 60998-2-1 |
| Rozměry [mm] (šířka / výška / délka) | 16 / 40 / 28 |
| Použití na kovové předměty (trubky apod.) | Js 1/2″ – 2″ |
| Nástroj | 3 |
Rozsah upínaných vodičů
| Tuhý plný vodič [mm²] | 2,5 – 16 |
| Tuhý slaněný vodič [mm²] | 4 – 16 |
| Ohebný slaněný vodič [mm²] | 4 – 16 |
