Popis

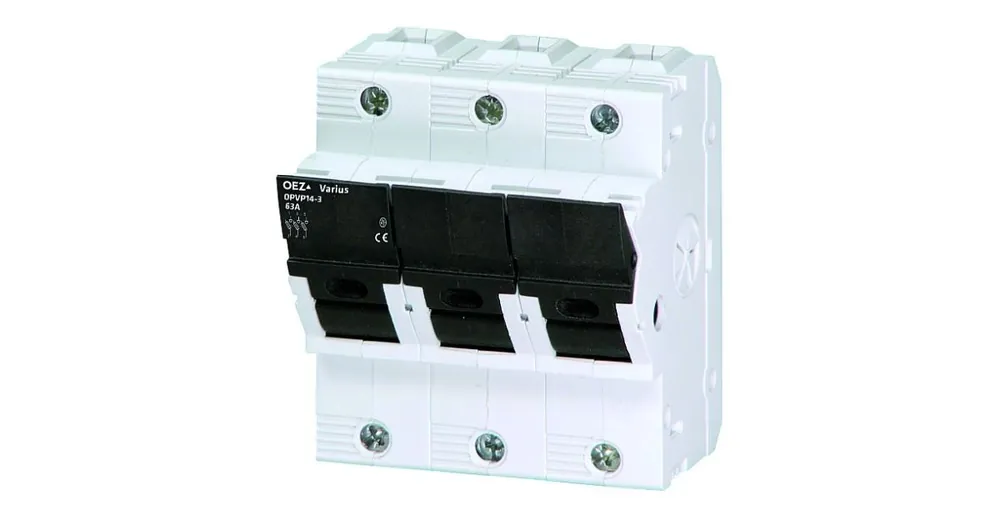

Odpojovač pojistkový OEZ OPVP14-3 Ie 63A Ue AC 690V/ DC 440V 3pól bez signalizace
Pojistkový odpínač je určen pro válcové pojistkové vložky.
- Umožňuje bezpečně odpínat jmenovité proudy a nadproudy. Splňuje podmínky pro bezpečné odpojení.
- Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
- Možnost propojení propojovacími lištami.
- Přístroj je řešen jako modulární pro výřez v krycí desce rozváděče 45 mm.
- Montáž na U lišty podle ČSN EN 60715 (doporučena ocelová lišta).
Elektrické parametry
Jmenovitý pracovní proud: 63 A
Jmenovité pracovní napětí AC: 690 V
Jmenovité pracovní napětí DC: 440 V
Jmenovité impulzní výdržné napětí: 6 kV
Smluvený tepelný proud: 63 A
Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 100 kA
Jmenovitý krátkodobý výdržný proud / AC 690 V / 1 s: 1,6 kA
Jmenovité izolační napětí: 800 V AC
Jmenovitý kmitočet: 50 – 60 Hz
Ztráty bez pojistkové vložky / In: 5 W
Max. ztráty pojistkové vložky: 6,5 W
Elektrická trvanlivost: 300 cyklů
Současně spínaný N vodič: ne
Krytí zepředu, přístroj zabudován, víko otevřeno: IP 20
Krytí zepředu, přístroj zabudován, víko zavřeno: IP 20
Fyzické parametry
Počet pólů: 3
Signalizace: ne
Velikost pojistkové vložky: 14 x 51 mm
Montáž: na „U“ lištu / desku
Mechanické parametry
Mechanická trvanlivost: 1700 cyklů
Připojení
Připojovací průřez Cu (plný) max.: 35 mm2
Připojovací průřez Cu (plný) min.: 1,5 mm2
Pracovní podmínky
Teplota okolí max. : 55 °C
Teplota okolí min.: – 25 °C
